RUD sling and lashing systems

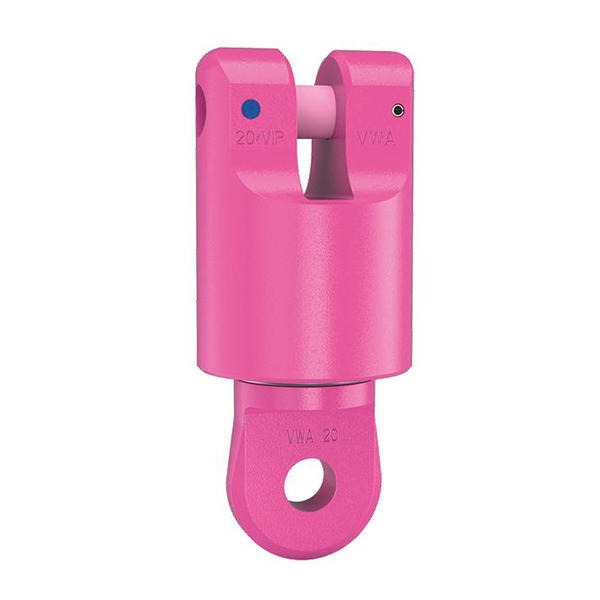

จุดหมุนเชื่อมต่อสากลแบบต่อตรงรุ่น VIP, เกรด 100
- กฎระเบียบ DGUV กำหนดไว้ว่า: อุปกรณ์ยกต้องไม่บิดงอหรือบิดเป็นเกลียวก่อนการยกชิ้นงาน ซึ่งระบบของรุ่น VWA จะช่วยปรับทิศทางให้อัตโนมัติ
- ติดตั้งระบบตลับลูกปืน (Ball-bearing mounted) สามารถหมุนปรับทิศทางได้ในขณะที่รองรับน้ำหนักอยู่
- ไม่เหมาะสำหรับการใช้งานยกแบบต่อเนื่องภายใต้พิกัดการรับน้ำหนักเต็มพิกัด (Full load) เป็นเวลานาน
- สามารถติดตั้งได้อย่างถูกต้องโดยไม่สลับชุดยก (Non-mix-up) ด้วยแกนอะแดปเตอร์ที่รองรับกับชิ้นส่วนข้อต่อแบบปากเป็ด (Clevis connection) ของ VIP ทุกรุ่น
- ทนทานต่อสิ่งสกปรกและฝุ่นละอองด้วยระบบซีลป้องกัน
- ห้ามให้เกิดแรงเค้นดัดต่อพิกัดการรับน้ำหนัก (NO WLL on bending) โดยต้องติดตั้ง VWA ในลักษณะที่ไม่ทำให้เกิดการบิดงอหรือดัดบนตัวอะแดปเตอร์ในระหว่างการใช้งาน
Article number: 7990723
| Attribute | Value | Value |
|---|---|---|
| Attributeweight | Value7.28 kg | Value16.05 lbs |
| AttributeNominal WLL | Value16000 kg | Value35300 lbs |
| AttributeT | Value147 mm | Value5-25/32" |
| AttributeA | Value100 mm | Value3-15/16" |
| AttributeB | Value21 mm | Value13/16" |
| AttributeC | Value37 mm | Value1-7/16" |
| AttributeD | Value25 mm | Value63/64" |
Article number: 7100634
| Attribute | Value | Value |
|---|---|---|
| Attributeweight | Value7.77 kg | Value15.0 lbs |
| AttributeNominal WLL | Value20000 kg | Value44000 lbs |
| AttributeT | Value147 mm | Value5-13/16" |
| AttributeA | Value102 mm | Value4" |
| AttributeB | Value23 mm | Value7/8" |
| AttributeC | Value37 mm | Value1-15/32" |
| AttributeD | Value28 mm | Value1-1/8" |
